Bei unserer kleinen Drehbank werden mit Schaltgabeln und in einer Nut des Zahnrads laufenden Messingklötzchen die Zahnräder im Stillstand auf der Welle verschoben um das jeweilige Übersetzungsverhältnis einzustellen.

Leider leiden die Schaltgabeln dieser Baureihe an Zinkpest¹⁾. Nachdem nun recht plötzlich die Größere der beiden Gabeln brach war ein Ersatz notwendig. Dafür wurden die Schaltgabeln ausgebaut, die Bruchstücke notdürftig zusammengeklebt und soweit es ging vermessen. Anhand der gemessenen Maße konnte eine erste Skizze erstellt werden. Das nach der Skizze gefertigte Teil musste wegen Messabweichungen nachbearbeitet werden.

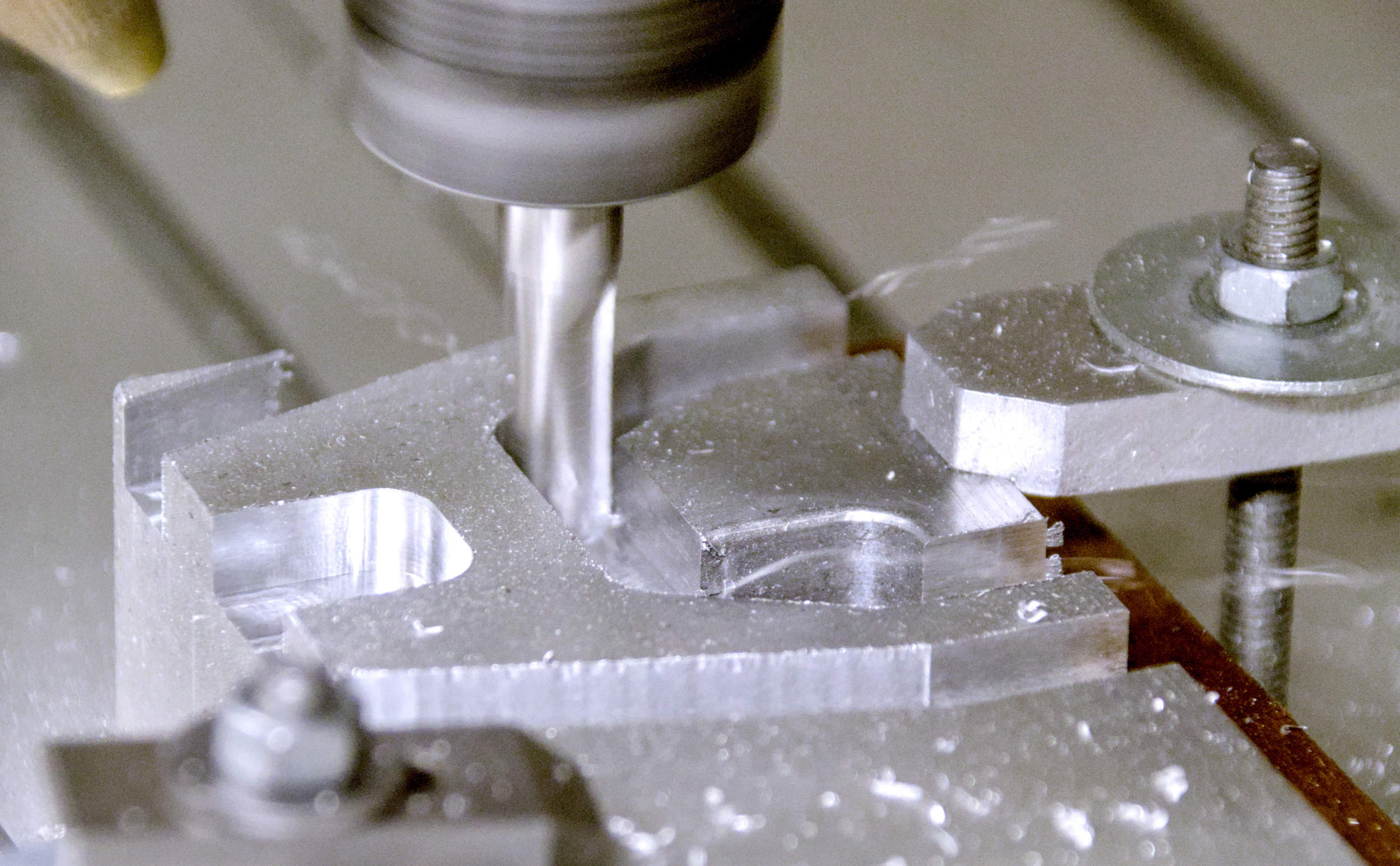

Mit der ags eigenen CNC-Fräse wurden die Konturen der Schaltgabeln aus einem Aluminiumrest gefräst.

Danach wurden Löcher für die Schaltstange, die Verschraubungen und die Stifte für die Aufnahme der Messingklötze gebohrt. Für ein klemmfreies Verschieben ist es wichtig, dass die Bohrungen für die Stifte genau zueinander gebohrt werden.

Zum Schluss wurden die neuen Schaltgabeln eingebaut und ein Probelauf durchgeführt. Die passenden Dateien bieten wir hier zum Download an:

• Schaltgabel klein/links (B2A 033 000):
  • schaltgabelkleinlinks.pdf
  • schaltgabelkleinlinks.step
  • schaltgabelkleinlinks.fcstd

• Schaltgabel groß/rechts (B2A 034 000):
  • schaltgabelgrossrechts.pdf
  • schaltgabelgrossrechts.step
  • schaltgabelgrossrechts.fcstd
