Das Mobilstudio

Wir bauen zur Zeit ein neues Mobilstudio. Es soll uns für Produktionen außerhalb unserer Räumlichkeiten nutzen. An dieses lassen sich bis zu 8 Kameras anschließen und live mischen.

Zusammen mit unseren vom NDR gespendeten LDK-10 Studiokameras können wir mit diesem neuen Mobilstudio höchste SD-Bildqualität (YPbPr [YUV] / 16:9) erreichen.

Besonders möchten wir dem Braunschweiger Hochschulbund für seine Unterstützung danken!

Verkabelungspläne weiter unten.

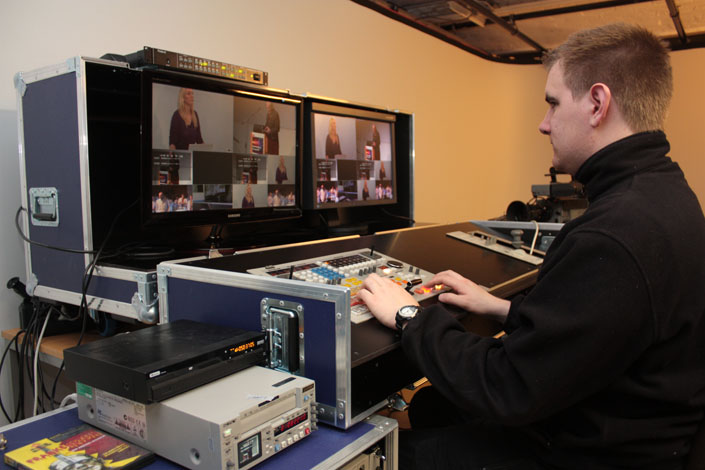

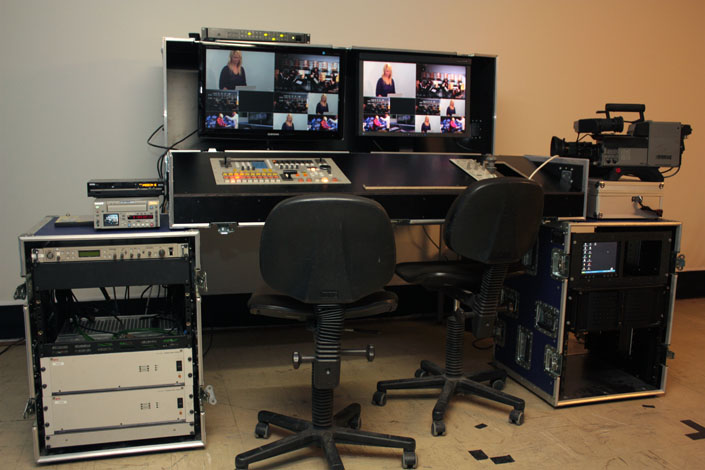

Testaufbau

Pläne

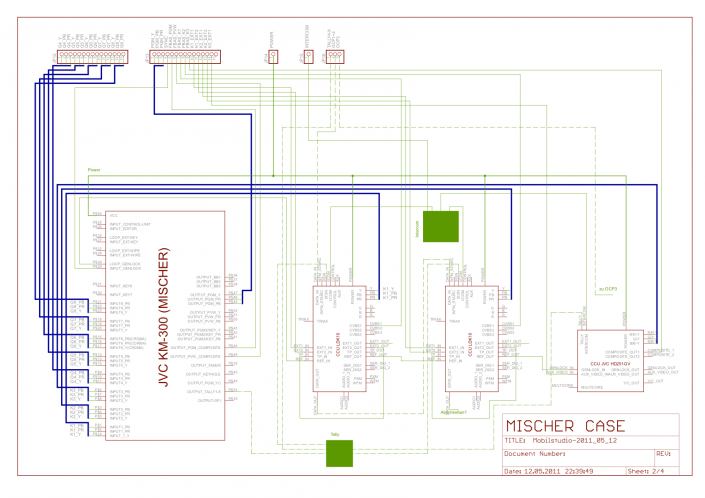

Mischer-Case

19-Zoll Case. 15 HE hoch.

HE	Mischer-Case
15	CCU 3 - JVC HD251
14 13	Anschlussfelder zum Verteilcase (Rückseite)
12 11 10 09	Mischer (YUV)
08	Tally/Interkom-Verteilung, Lüftung
07 06 05	CCU 1 - LDK 10
04 03 02	CCU 2 - LDK 10
01	Lüfter / Stromverteiler

Verkabelungspläne

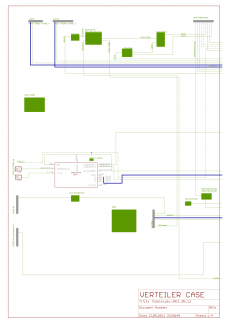

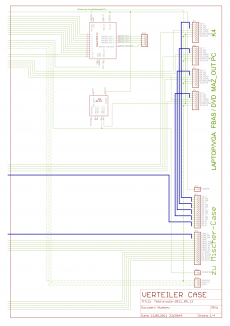

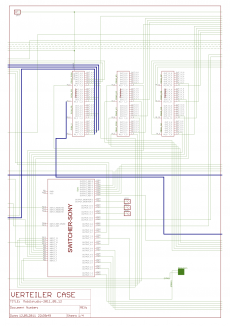

Verteilungs-Case

19-Zoll Case. 23 HE hoch. Geräte auf der Vorderseite. Anschlussfelder auf der Rückseite.

HE	Verteilungs-Case
23 22	Waveform/Vektorskope-Messbrücke
21 20 19 18 17	Sony DV-MAZ / (+Monitor)
16 15 14 13	Bild-Ing-PC / Recoding-PC
12	Roland Multiviewer
11 10 09	Video-Distributor
08 07	Video-Kreuzschiene
06	Interkom-Mutterstation
05	Sync-Zentrale
04	TBC
03	Komponenten-Coder
02	FBAS-Decoder
01	TBC-FBAS

Verkabelungspläne

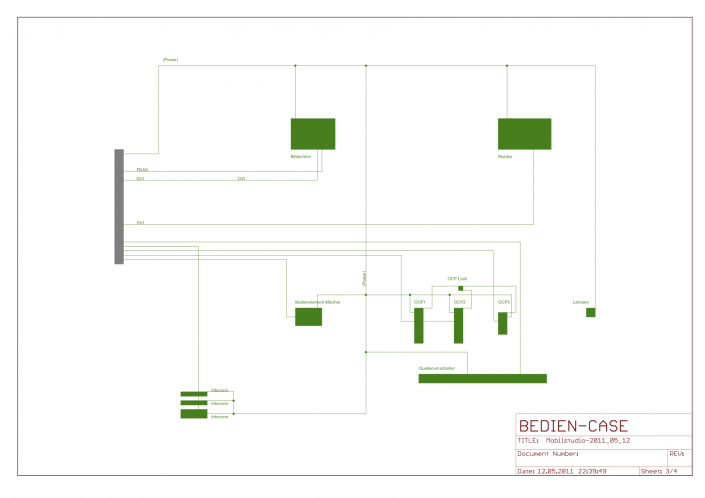

Bedien-Case

Dies ist ein selbst-konzipiertes Case. Kein 19-Zoll-Case. Es besteht aus zwei Teilen: Dem Monitor-Element und dem Bedien-Element.

Bedien-Case Inhalt:
Platz: Bild-Regie

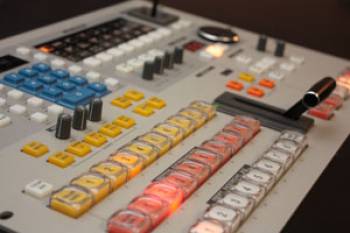

Mischer Bedienelement

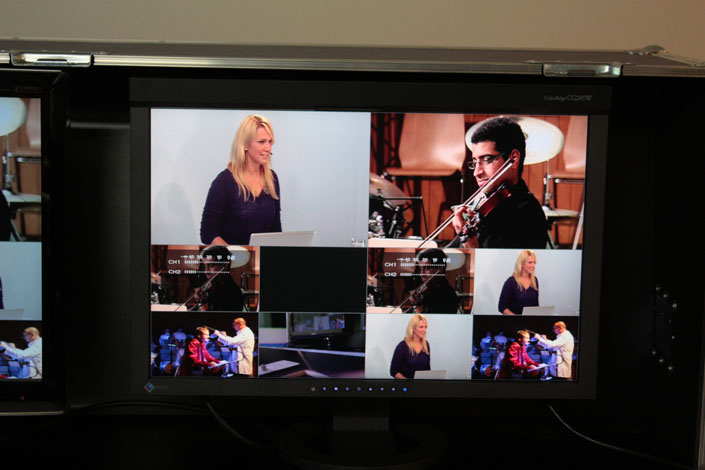

Multiview-Monitor (normaler Fernseher)
Platz: Bild-Ing
Bild-Ing Monitor

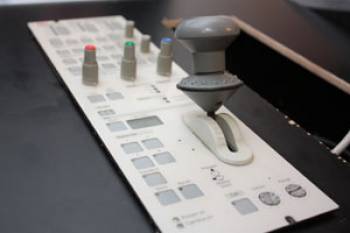

3x OCP für die CCUs
Bedienelement der Kreuzschiene
Allgemein
Audio-Monitore (Lautsprecher)
Licht (drei Schwarnenhals-Lampen)
3x Interkom

Verkabelungspläne

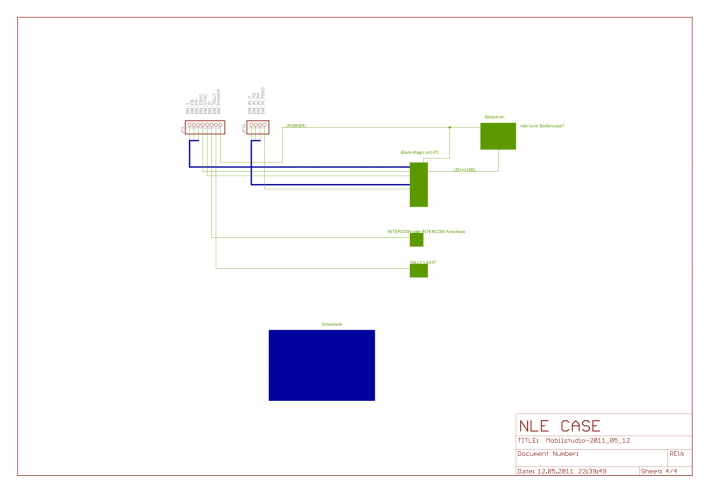

NLE-Case

19-Zoll Case. 15 HE hoch.

HE	Mischer-Case
15 14 13 12 11	Monitor / Bedienelemente / Anschlussfelder (Rückseite)
10 09 08 07	NLE (PC)
06 05 04	Schublade
03 02 01	USB + Stromverteilung
