Demonstrationsboards

Um zu zeigen was mit den Entwicklerboards STK500 von Atmel alles möglich ist, sind einige Demonstrationsboards entstanden.

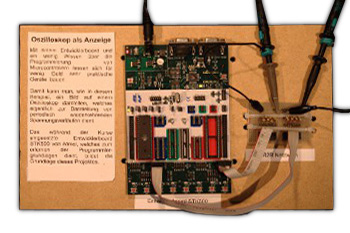

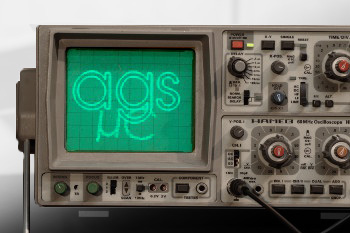

Mit Hilfe eines Oszilloskops im X-Y-Betrieb und pro Kanal je einem R2R-Netzwerk zur DA-Wandlung, können mit dem Mikrocontroller des STK500 Bilder auf dem Oszilloskop dargestellt werden. Ein Oszilloskop erzeugt einen Elektronenstrahl, der im X-Y-Betrieb von einem Kanal in X-Richtung und von einem anderen Kanal in Y-Richtung beeinflusst werden kann. Dadurch können beliebige Punkte auf der Mattscheibe des Oszilloskops angefahren werden und diese zu Bildern zusammengefügt werden. Hierbei verwenden wir ausschließlich Nicht-Speichernde Oszilloskope. Im nebenstehenden Beispiel wurde das Logo der ags auf dem Oszilloskop gezaubert.

Ein anderes Beispiel ist das Scopepong.
